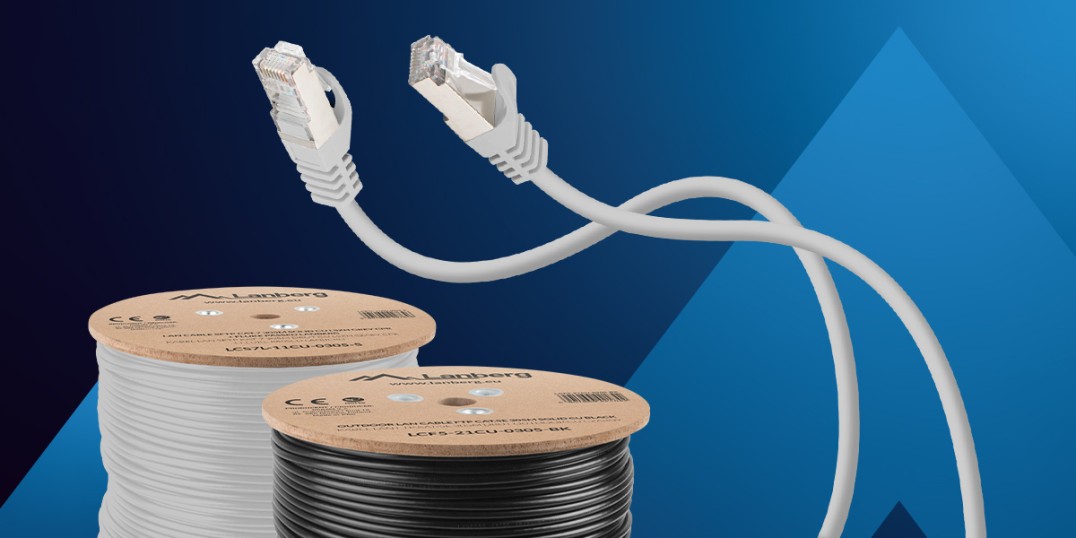

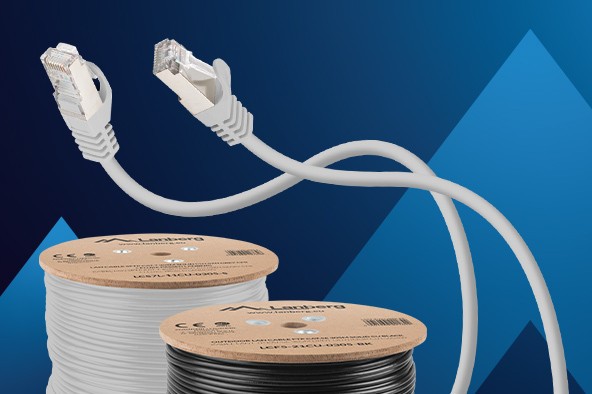

Kabely LAN, propojovací kabely a krutá realita
Moderní sítě musí zvládat stále více. Rychlost 1 Gb/s je nyní naprostým minimem a rychlost 10 Gb/s už není vyhrazena jen pro serverovny. K tomu všemu máte přístupové body Wi-Fi 6/6E, telefonii VoIP, kamery 4K, systémy kontroly přístupu. Každé z těchto zařízení generuje provoz - a často také odebírá energii přes PoE.

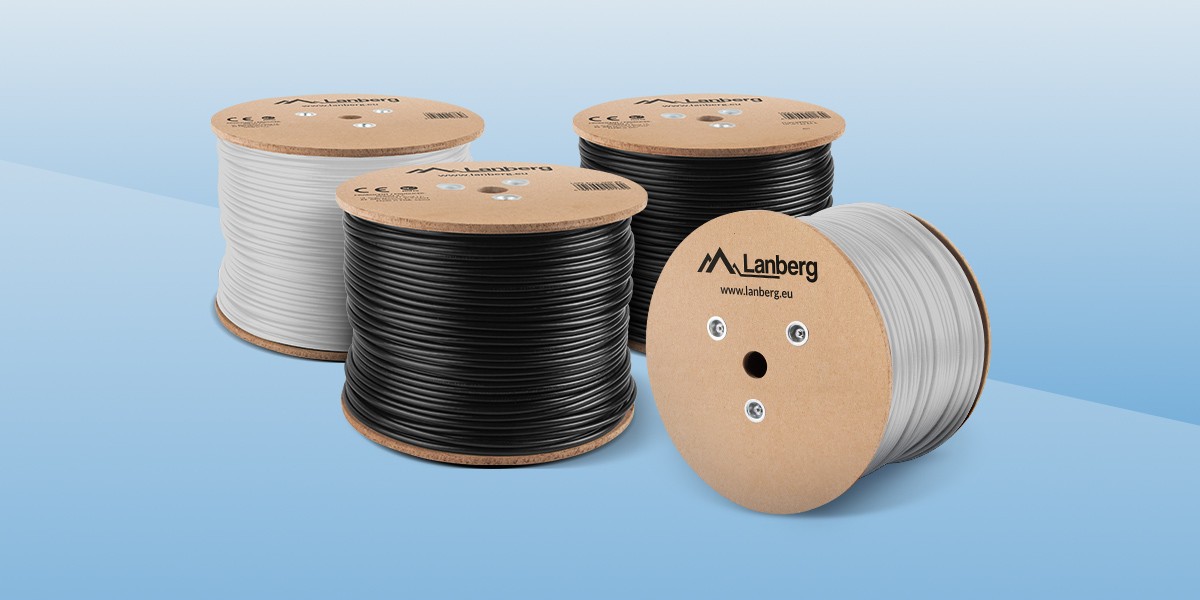

Trh s kabely a propojovacími kabely je obrovský. Renomovaní výrobci stojí vedle no-name značek a všichni vypadají podobně - na plášti je uvedena kategorie, typ stínění, někdy i logo. Problém je v tom, že potisk je pouze deklarací. Některé kabely skutečně splňují požadavky ISO/IEC nebo TIA, některé se sotva škrábou na spodní hranici parametrů a některé jich prostě nedosahují vůbec.
Pro instalatéra je to klíčový problém. Navrhnete síť 10 Gb/s, nainstalujete kabeláž Cat.6A, vše vypadá profesionálně. Pak se ukáže, že dochází k chybám přenosu, poklesu rychlosti, problémům s PoE s vyšším výkonem. Na papíře je vše v pořádku, ale v praxi si zákazník stěžuje. Velmi často je viníkem prostě kabel, který nesplňuje to, co slibuje potisk na obalu.
Proč nestačí potisk pláště Cat.6/6A
Výkon kabelu se odvíjí od konkrétních elektrických parametrů měřených v definovaných frekvenčních rozsazích. Nejdůležitější jsou útlum signálu (Attenuation), přeslechy na blízkém a vzdáleném konci (NEXT, FEXT), zpětné ztráty, zpoždění šíření a - pokud jde o PoE - odpor smyčky DC a vyvážení párů. Teprve kompletní měření těchto hodnot ukáže, zda kabel skutečně zvládne přenos 10 Gb/s s dostatečnou bezpečnostní rezervou.
Levné kabely často nesplňují rezervy při vyšších frekvencích. Teoreticky splňují normu Cat.6, ale v praxi se sotva dostanou na spodní hranici normy - nebo ji nesplňují vůbec. Žádná rezerva znamená, že síť může dnes fungovat dobře, ale jakákoli změna podmínek může vyvolat problémy.
Proto v profesionálních instalacích nestačí podívat se na výtisk. Každé spojení by mělo být ověřeno certifikačním testerem, který potvrdí skutečné parametry.
Společnost Fluke Corporation - průmyslový standard v oblasti testování kabeláže
Společnost Fluke Corporation je celosvětovým lídrem v oblasti profesionálních měřicích a diagnostických přístrojů. V oblasti strukturované kabeláže jsou testery Fluke již řadu let referenčním bodem. Síťový průmysl je považuje za zlatý standard - pokud kabel "prošel testerem Fluke", je to skutečný technický argument podložený měřením. Tester Fluke se používá k certifikaci kabeláže podle mezinárodních norem, jako je ISO/IEC 11801 nebo TIA-568.
Fluke DSX-602 v praxi

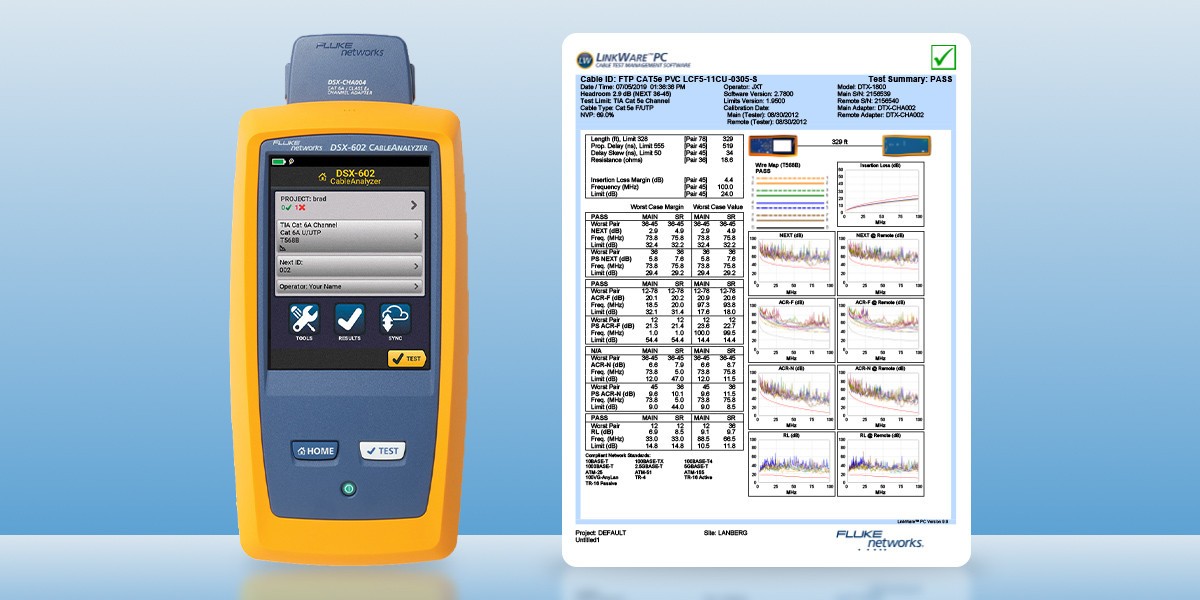

Přístroj DSX-602 je analyzátor pro certifikaci měděné kabeláže. Podporuje kroucenou dvojlinku od Cat.3 po Cat.6A, pracuje až do 500 MHz a umožňuje certifikaci Cat.6A pro 10 Gigabit Ethernet za přibližně 10 sekund na jeden spoj. Testování je rychlé, rozhraní je přehledné a pokročilá diagnostika HDTDX/HDTDR umožňuje přesně lokalizovat místo poškození nebo zdroj problému.
Jak testujeme kabely a propojovací kabely Lanberg?
Ve společnosti Lanberg prochází každá řada kabelů a propojovacích kabelů určených pro profesionální instalace přísným testováním pomocí přístroje Fluke DSX-602. Nejedná se o marketingový postup - je to ověření, že výrobek skutečně splňuje deklarované parametry.

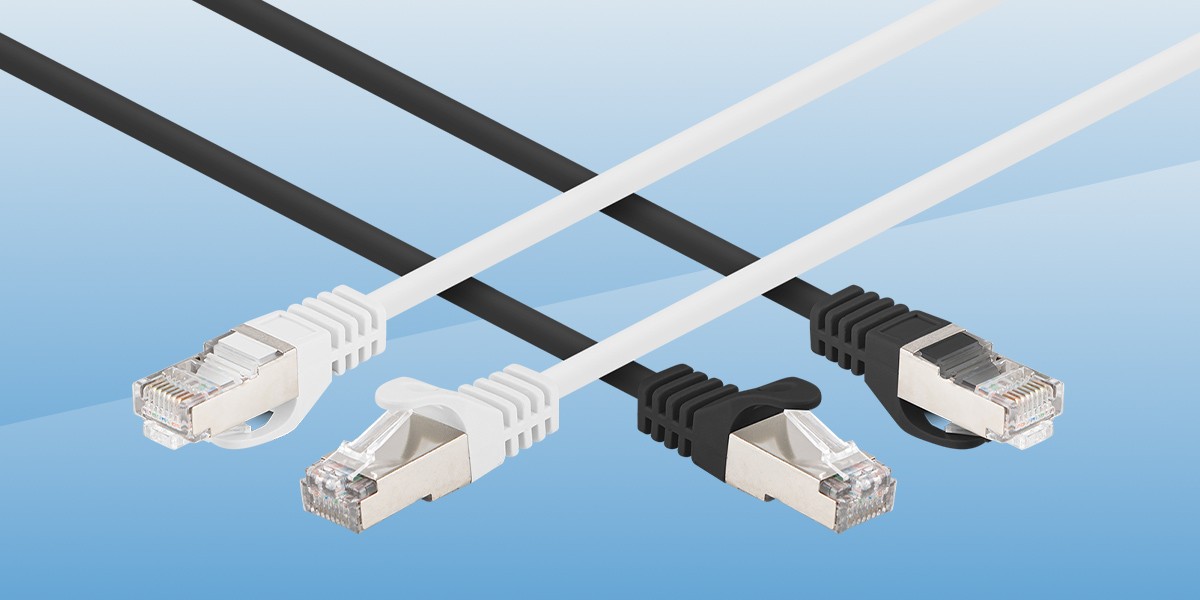

Proces vypadá následovně. Nejprve provedeme konfiguraci testeru - vybereme příslušnou normu (ISO/IEC 11801 nebo TIA-568) a kategorii kabelu. V závislosti na typu testu použijeme vyhrazené kanálové adaptéry nebo adaptéry trvalého spoje. U propojovacích kabelů testujeme hotový kabel zakončený zástrčkami RJ45 na obou koncích - tester kontroluje celou sadu elektrických parametrů přesně tak, jak to dělá u celého kanálu.
Spustíme test a během několika sekund získáme výsledek PASS nebo FAIL. Na obrazovce vidíme klíčové parametry: útlum, přeslechy NEXT a FEXT, zpětné ztráty, délku spoje a parametry související s PoE. Výsledek PASS znamená, že kabel splňuje požadavky normy pro danou kategorii. Důležitá je také rezerva - čím vyšší je, tím větší rezervu máte do budoucna.
Pokud kabel v testu neuspěje, diagnostika DSX-602 lokalizuje problémovou oblast. Na grafu přesně vidíme, kde je anomálie signálu, drcení nebo špatně zakončená zástrčka. To nám umožňuje rychle korigovat výrobní proces a zajistit, aby každá šarže splňovala požadavky.
Výsledky exportujeme do systému LinkWare a vytváříme zprávy s podrobnými měřeními, grafy a maržemi. Tato dokumentace je k dispozici našim obchodním partnerům a montážním firmám - důkaz, že parametry kabelů Lanberg nejsou vycucané z prstu.
Proč jsou kabely Lanberg testované společností Fluke skutečnou výhodou?
Pokud instalujete kabely Lanberg s potvrzením testů Fluke, máte technickou jistotu ohledně parametrů. Víte, že kabel zvládne 10 Gb/s, protože byl změřen a prošel certifikací. To znamená méně poruch a méně reklamací - méně problémů s rychlostí, přerušením spojení nebo nestabilním PoE. Ušetříte čas, protože se nemusíte vracet na místo a hasit požáry po spuštění systému.
Pro instalatéra to také znamená větší důvěryhodnost v očích koncového zákazníka. Můžete mu ukázat protokol o zkoušce, místo abyste ho žádali, aby vám věřil na slovo. Zákazník vidí, že jeho síť byla změřena, ověřena a splňuje parametry - to buduje důvěru a usnadňuje přijetí.
Společnost Lanberg testuje své kabely Cat.6 a Cat.6A a propojovací kabely pomocí přístroje DSX-602 v souladu s normami ISO/IEC a TIA. Každá řada určená pro náročné instalace - kanceláře, datová centra, průmyslové objekty - má zdokumentované výsledky měření. Je to záruka, že instalace bude fungovat podle návrhu, bez překvapení.
Shrnutí
Ne všechny kabely na trhu jsou si rovny. Potisk pláště Cat.6 nebo Cat.6A je pouze deklarací výrobce - skutečným potvrzením kvality je test provedený certifikačním testerem. Společnost Lanberg používá tester Fluke DSX-602, který zaručuje, že kabely skutečně splňují požadavky na deklarovanou kategorii a šířku pásma.
Chcete-li mít jistotu, že vaše instalace bude fungovat tak, jak má, zvolte kabely a propojovací kabely Lanberg s doloženými testy Fluke. Méně problémů, méně reklamací, více spokojených zákazníků. Pokud potřebujete poradit s výběrem kabeláže nebo si chcete prohlédnout vzorové protokoly o testech, kontaktujte nás.
