Jak vybrat správnou stojanovou skříň pro váš projekt?
Výběr rackové skříně je rozhodnutí o infrastruktuře, nikoli "nákup kusu nábytku". Správný model ovlivňuje stabilitu sítě, teplotu zařízení, ergonomii obsluhy, fyzickou bezpečnost a skutečné TCO - celkové náklady na vlastnictví po celou dobu životnosti instalace. Skříň rozhoduje o tom, zda výměna switche bude trvat 5 minut, nebo půl dne; zda lze logicky vést UPS a kabeláž, nebo bude neustále narážet do dveří; zda bude prostorová a výkonová rezerva stačit pro růst, nebo každý upgrade skončí přestavbou stoupačky.
V praxi se správná volba neomezuje na to, "kolik U a do jaké hloubky". Neméně důležité jsou: pracovní prostředí (SOHO, kancelář, serverovna, laboratoř/AV - tedy laboratoře a audio-video systémy: konferenční místnosti, studia/vysílání, vzdělávání, digital signage; kde záleží na tichém provozu, rychlé rekonfiguraci a snadném přístupu zepředu/zadu k zařízením, jako jsou HDMI/SDI/HDBaseT matrice, DSP procesory, zesilovače, mixéry, enkodéry/rekordéry, signage přehrávače a řídicí jednotky), hustotě napájení (PoE, NVR, servery), kabelové logistice (poloměry ohybu, vertikální/horizontální vedení), distribuci napájení (1U/0U PDU, výkonová rezerva), akustice a možnosti bočního a zadního servisu. Nejčastější problémy vyplývají z nedostatku prostoru - U, hloubky, napájení a chlazení - a z neuváženého schématu správy kabelů. Zveme vás k přečtení našeho článku, ve kterém se pokusíme rozptýlit všechny pochybnosti.

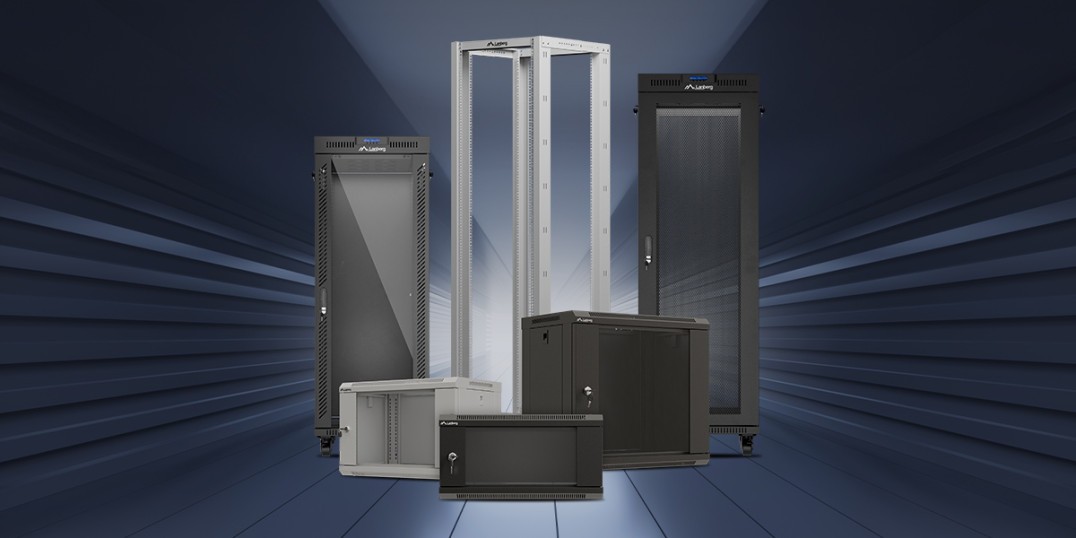

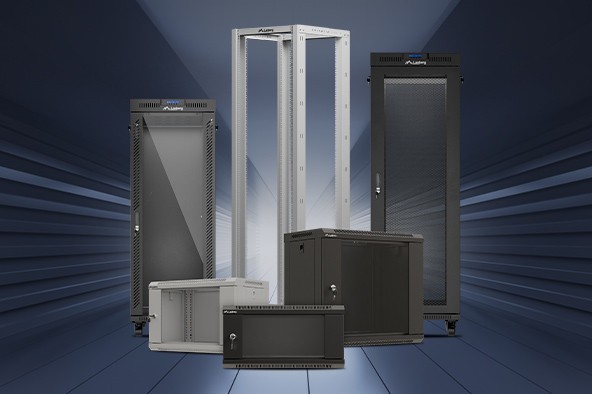

Co přesně je racková skříň?
Rackový rozvaděč je standardizovaná skříň pro montáž IT/telekomunikačního/AV zařízení, jejíž základem je šířka 19″ (méně často 10″) a výškové rozdělení na jednotky "U" (1U = 44,45 mm). Standardizace znamená, že patch panely, přepínače, servery, jednotky UPS a příslušenství pasují na stejné montážní lišty a servis je předvídatelný. Dobrá skříň není jen ocelový rám s dveřmi: je to promyšlená cesta proudění vzduchu, bezpečný rozvod energie, uzemnění prvků a prostor pro růst, což dohromady zkracuje prostoje a snižuje provozní náklady.
Normy: 19″ (profesionální trh), 10″ (SOHO - Small Office/Home Office; kancelář, serverovna, laboratoř/AV); montáž na lišty s roztečí U, šrouby M6 + klecové matice.
Tělo skříně: montáž na stěnu nebo na podlahu; prosklené/perforované dveře; odnímatelné boční panely; kabelové vstupy.
Cíle: uspořádání a standardizace, kratší doba servisu, vyšší spolehlivost, bezpečnost a estetika.

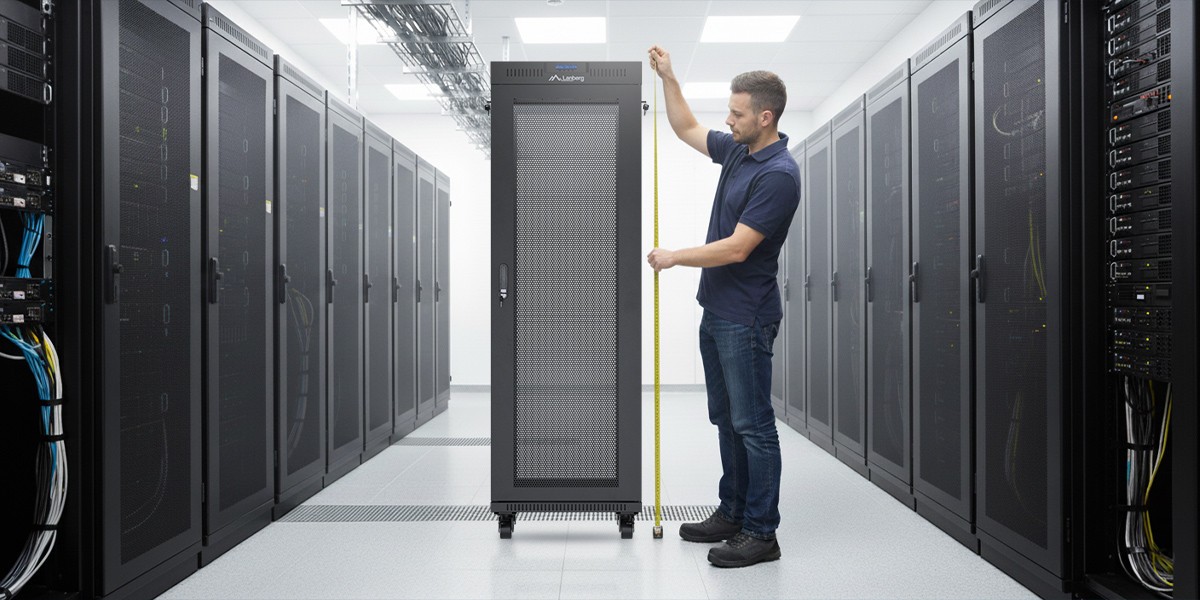

Jak číst specifikace a plánovat rozměry?
Specifikace každé stojanové skříně se omezuje na tři rozměry: šířku (19″/10″), výšku (U) a hloubku (vnější a montážní - vzdálenost mezi lištami). Před výběrem modelu proveďte inventuru zařízení, sečtěte jednotky U a připočtěte 20-30% rezervu. Vypočítejte hloubku "v reálu": šasi + zástrčky + poloměr ohybu kabelů. Zkontrolujte také nosnost (u nástěnných skříní), směr otevírání dveří a možnost otočení závěsů a u podlahových skříní - vyrovnání a případné ukotvení.
Výška v U - rezerva, která šetří projekty
Plánování "na hranici" končí bez místa pro organizéry nebo další patch panel. Minimální rezerva 20-30 % umožňuje rozšířit instalaci bez reorganizace celé skříně.
Praxe: spočítejte U všech zařízení, přičtěte +20-30 %, naplánujte volný 1U nad obzvláště "horkými" prvky.
Hloubka - vnější a montážní rozměr
U nástěnných skříní nejčastěji 450-600 mm, u podlahových 600/800/1000/1200 mm. Nezapomeňte na skutečný montážní prostor, napájecí/ethernetové zástrčky a poloměry ohybu - zejména pro propojovací kabely vpředu.
Tip: pro servery/UPS jednotky preferujte 1000-1200 mm, pro SOHO/CCTV bude bezpečnou volbou 600 mm.

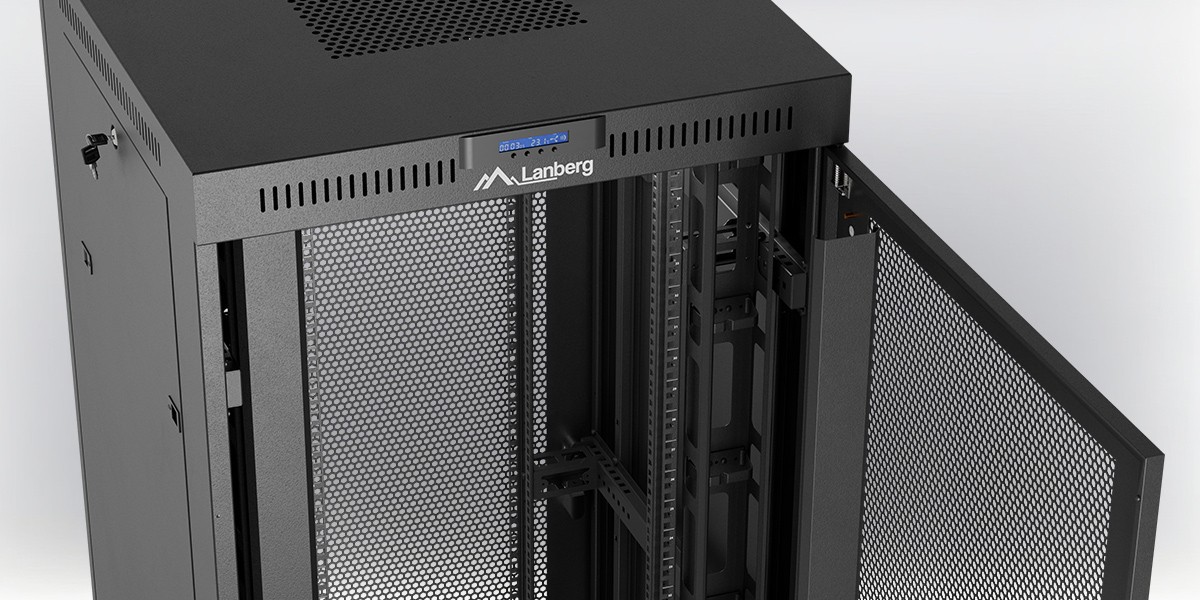

Dveře a servisní přístup
Skleněné dveře zlepšují akustiku a umožňují rychlou vizuální kontrolu; perforované dveře zlepšují proudění vzduchu. Odnímatelné bočnice a rozumný přístup do zadní části zkracují zásahy.
Tip: všude tam, kde je prioritou nízká hlučnost.
Nosnost a stabilita
Nástěnné jednotky jsou omezeny stěnou a držáky, takže těžké prvky (UPS) jsou výjimkou. V podlahových skříních montujte nejtěžší moduly nízko, skříň vyrovnejte a - při vysokém zatížení - ukotvěte.
Pravidlo: hmotnost klesá, těžiště zůstává nízko, bezpečnost se zvyšuje.

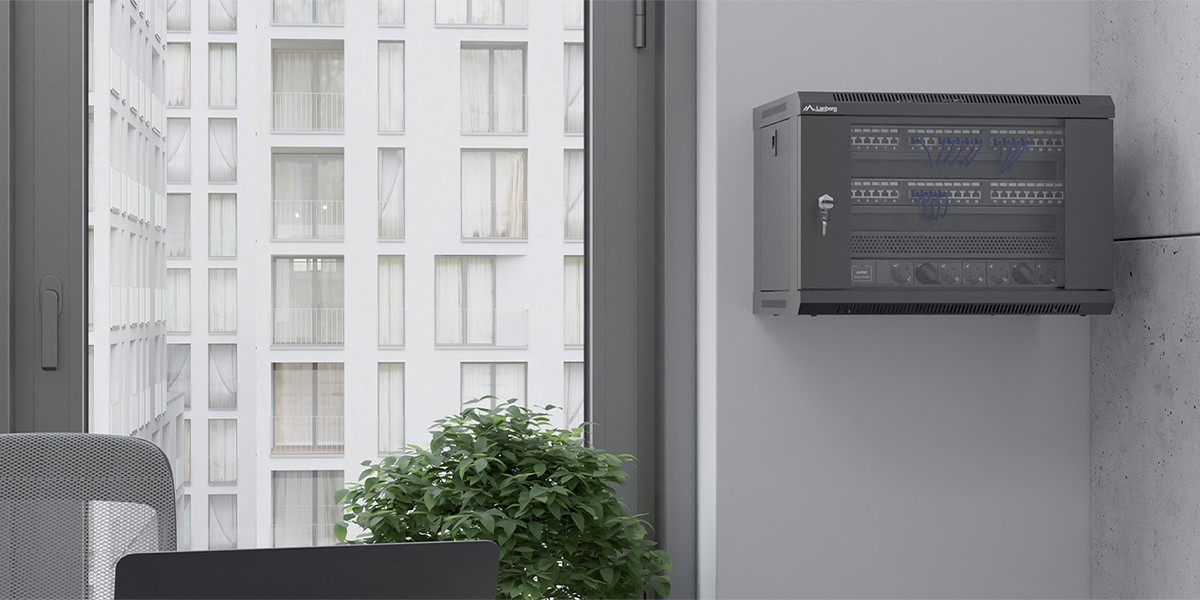

Nástěnné skříně - kompaktní distribuční uzel
Nástěnné skříně jsou ideální pro SOHO, malé kanceláře, podlahové distribuční body (IDF) a CCTV. Typická skříň 9-12U s hloubkou 600 mm pojme směrovač/ONT, přepínač PoE, 1-2 patch panely a NVR, přičemž zůstává rezerva pro úhledné vedení kabelů. V instalacích PoE a sledovacích zařízení může být problémem teplo - vyplatí se použít perforované dveře a panel s ventilátorem a termostatem. Omezením je často nosnost stěny; pokud plánujete UPS, zkontrolujte přípustnou zátěž a namontujte ji na polici co nejníže.
Kdy zvolit: místní síťový uzel, NVR + PoE, mikrosíť v domácnosti/kanceláři.
Výchozí rozměry: od 4U do 12U, hloubka 350-450 mm (rezerva pro zástrčky a propojovací kabely).
Ventilace: 2-4ventilátorový panel + termostat; volný 1U nad "ohřívači".
Příslušenství: police pro NVR/UPS, organizér 1U, kartáčový panel, 1U PDU, sada šroubů M6.

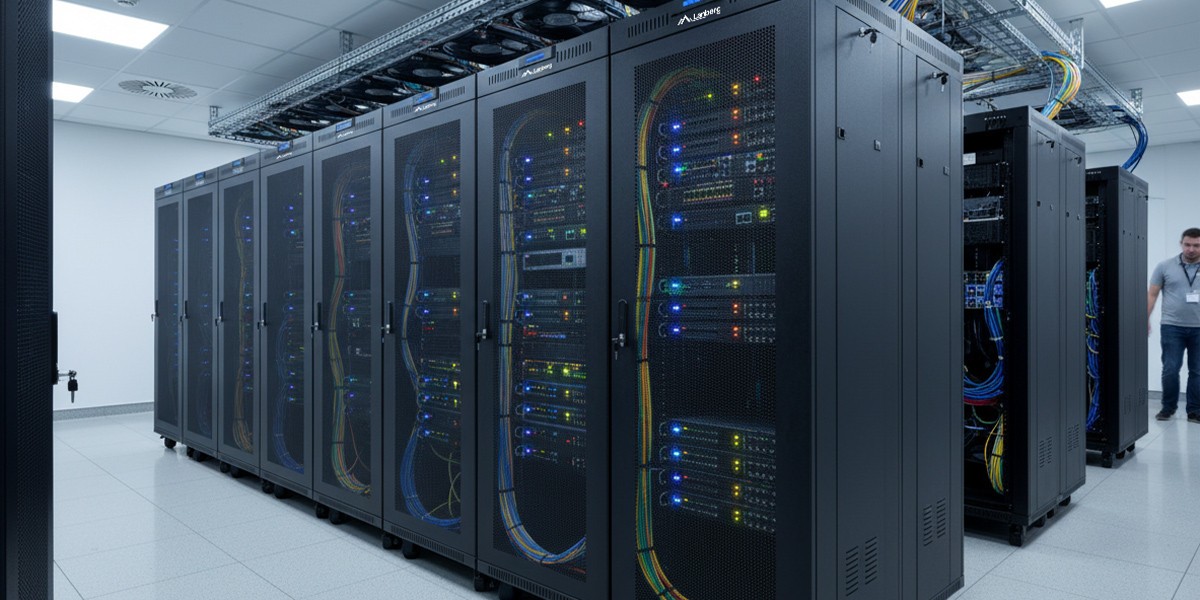

Podlahové skříně - páteř serveroven a větších IDF/MDF.
Když vzroste počet zařízení a požadavky týkající se napájení, chlazení a kabeláže, je čas na podlahovou skříň. V kancelářích je dobrým výchozím bodem 15U-32U (nejčastěji 600x600, 600x800 mm) a v serverovnách od 37U-47U (od 600x1000/1200 nebo 800x1000/1200 mm) s perforovanou přední/zadní částí. Nejtěžší moduly - online jednotky UPS, baterie - montujte co nejníže; skříň vyrovnejte pomocí nožiček nebo koleček a v případě potřeby ji ukotvěte k podlaze. Zaslepovací panely 1-2U mezi bloky zařízení zlepšují směrovost chlazení a omezují "zkraty" proudů vzduchu.
Kdy se rozhodnout: servery na výsuvech, pole, větší jednotky UPS, vertikální PDU, velké množství kabeláže.
Počáteční rozměry: V kancelářích je dobrým výchozím bodem 22-32U (nejčastěji 800 × 1000 mm), v serverovnách 42-47U (800 × 1000/1200 mm).
Napájení: duální přívody, 0U PDU na obou stranách, alespoň 30% výkonová rezerva.
Organizace: vertikální kabelové manažery, kartáčové vstupy v horní/spodní části, záslepky mezi zařízeními.

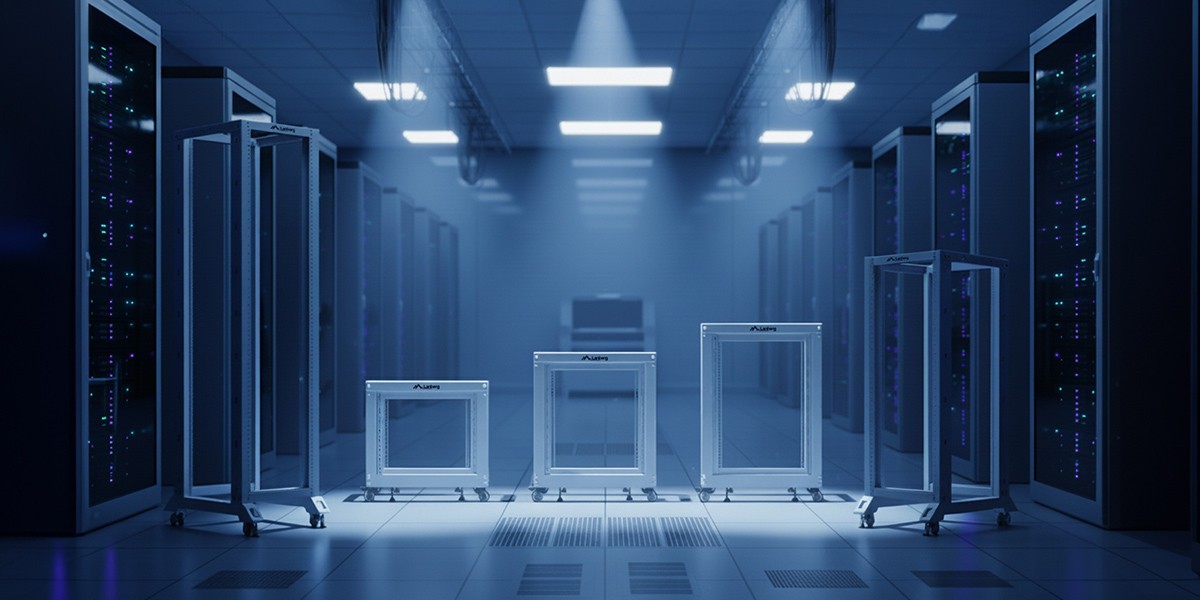

Otevřený rozvaděč - plný přístup a maximální flexibilita
Otevřený rack (otevřený 19″ rám) je řešením pro laboratoře, zkušební stoly a integraci AV techniky. Absence skříně znamená maximální větrání a bleskovou změnu konfigurace, ale vyžaduje kontrolované prostředí - bez náhodného pohybu a nadměrné prašnosti.
Výhody: Přístup v rozsahu 360°, rychlá výměna, vynikající tepelné vlastnosti.
Tipy: kolečka + příčné výztuhy, suché zipy/zipy, vertikální žebříky pro svazky.
Omezení: snížená fyzická ochrana - vhodné pouze pro "čisté" zóny.
Chlazení a akustika - disciplína, která se vyplatí
Chlazení by mělo být plánováno tak, aby podporovalo proudění vzduchu zepředu dozadu. Perforované dveře a zaslepovací panely omezují míchání proudění vzduchu. V kancelářských prostorách se osvědčují ventilátory s proměnlivými otáčkami a termostatem - menší hlučnost, stabilnější teploty. Přepínače PoE a NVR mohou odvádět velké množství tepla; nechte nad nimi volnou 1U nebo si vynuťte vyšší proudění vzduchu.
Nejlepší postupy
Perforace vpředu/vzadu, zaslepovací panely 1-3U, volné RU nad horkými místy.
Vyhněte se "zkratům" proudění vzduchu - oddělte studené a horké zóny.
Monitorujte teplotu - reálně nastavte prahové hodnoty alarmu.
Automatizace

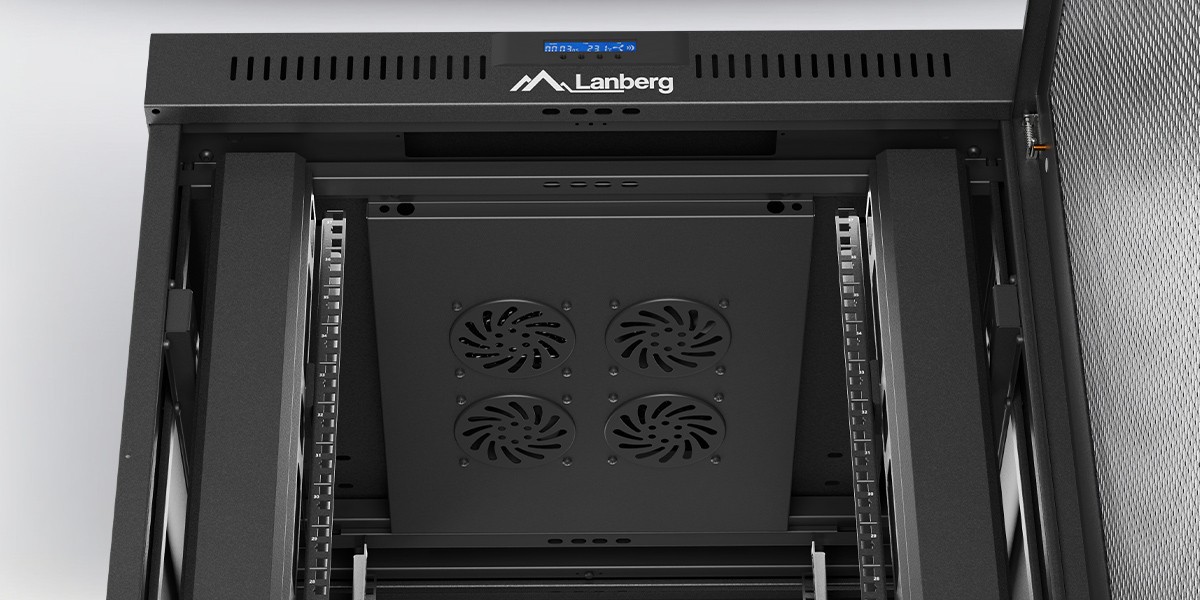

Ventilátorové panely + termostat; chlazení funguje, když je potřeba, ne stále "na plný plyn".
Akustika
Sklo + těsnění v oblastech citlivých na hluk; nezapomeňte na kompromis s termikou.
Výkon a bezpečnost - rezervy přinášejí klid.

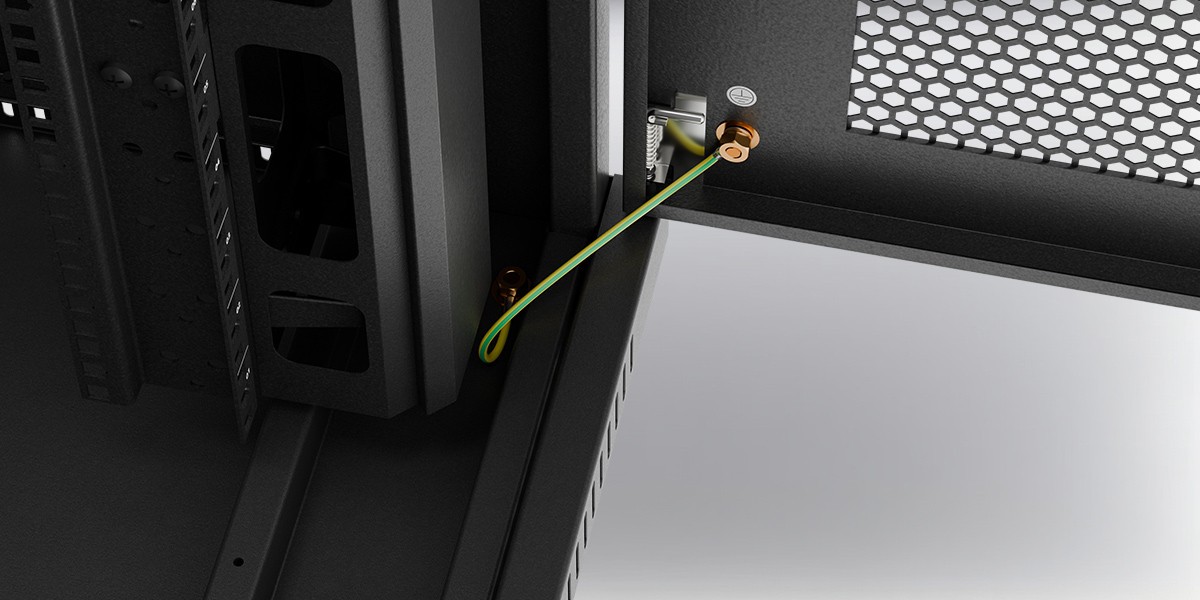

Organizujte napájení pomocí PDU: ve skříních na stěnu - 1U; v podlahových - vertikální 0U (více zásuvek, kratší kabely). Navrhujte s 30% rezervou pro zásuvky a napájení. Jednotky UPS v racku montujte na výsuvy; v kritických systémech zvažte online UPS s bypassem pro údržbu. Uzemněte všechny prvky skříně (šasi, dveře, panely) a kontrolujte přístup do místnosti.
Plán napájení: rezerva ≥30 % pro růst zátěže a teploty.
Topologie: pokud je to možné - dva nezávislé přívody.
Bezpečnost: uzemnění, zámky, omezená demontáž panelů.

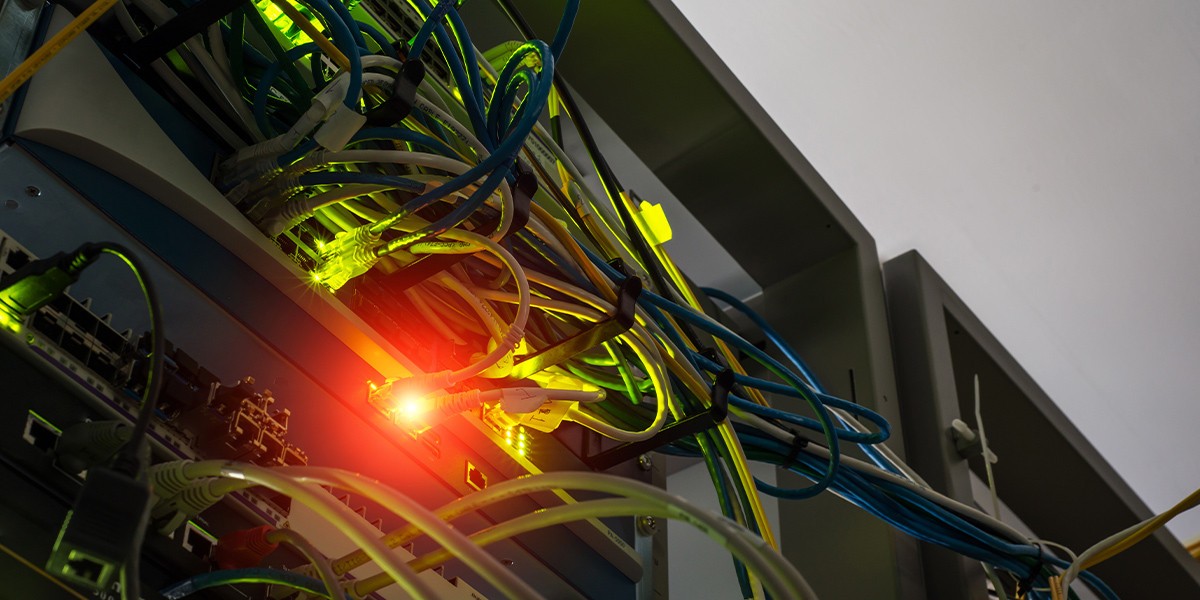

Správa kabelů - rychlejší servis a méně chyb
Ukončujte pevnou kabeláž na propojovacích panelech a na zařízeních používejte krátké, označené propojovací kabely. Vpředu používejte horizontální organizéry a v podlahových skříních vertikální žebříky. Kartáčové panely umožňují vést svazky shora/dolů bez ztráty estetiky a omezují vnikání prachu. Vlákna směrujte odděleně při zachování poloměrů ohybu.
Organizace: patch panel = hranice mezi pevnou kabeláží a patchováním.
Ergonomie: mírné ohyby, rezerva pro uvolnění, označení portů a svazků.
FO: oddělené trasy a poloměry ohybu v souladu s doporučeními výrobce.
Přizpůsobení scénáři - jak nepřekročit meze.
V domácnosti/mikrokanceláři bude nejlépe fungovat 19″ nástěnný rozvaděč 4-12U, hluboký 350-450 mm (pro NVR/PoE: 450-600 mm). V IDF/MDF zvolte nástěnné šasi 12-15U (350-600 mm) nebo přejděte na podlahové šasi 15-32U - 600 × 600 nebo 600 × 800 mm.
Serverovna s "jednou skříní" znamená 37-47U stojící skříň (nejčastěji 42-47U) o rozměrech 600×1000/1200 nebo 800×1000/1200 mm, s perforovanou přední/zadní částí, vertikálními 0U PDU na obou stranách a 1-3U záslepkami mezi bloky zařízení.
Laboratoře a AV systémy využijí otevřený rack 18-42U - plný přístup a vynikající tepelné vlastnosti, ale pouze v kontrolovaném prostředí; přidejte kolečka, příčné výztuhy a suché zipy/zipy.
SOHO / CCTV
Skříň: nástěnná 9-12U, 600 mm.
Doplňky: ventilátor + termostat, 1U PDU, 1U organizér, police pro NVR/UPS.
Kancelář (IDF/MDF)
Skříň: nástěnná 12-15U nebo podlahová 22-32U.
Priority: přehledné vedení kabelů, U okraj, úhledná přední strana.
Serverovna
Skříň: stojící 42-47U, 800×1000/1200 mm.
Priority: perforovaná přední/zadní část, PDU 0U na obou stranách, záslepky, úhledné svislice.
Laboratoř / AV
Skříň: otevřený rack 18-42U.
Priority: rychlá rekonfigurace, plný přístup, organizéry na suchý zip/vertikály.
Nejčastější chyby a jak se jim vyhnout
Nejčastěji není dostatečná U rezerva a montážní hloubka, takže zástrčky narážejí do dveří a každý nový prvek vyvolává "dominový efekt". Stejně tak časté je podcenění chlazení (PoE/NVR) a "dimenzování výkonu na hranici možností". Těžké moduly namontované vysoko zvyšují těžiště a riziko převrácení.
Světlá výška: +U a +30 % výkonu.
Hloubka: zahrňte zástrčky a poloměry ohybu; zkontrolujte hloubku mezi kolejnicemi.
Tepelné prvky: perforace, ventilátory, zaslepovací panely; volné ŽP nad horkými prvky.
Stabilita: UPS/baterie ve spodní části, vyrovnání a případné ukotvení.
Příslušenství, které má skutečný význam
Jedná se o drobnosti, které zkracují dobu servisu a zvyšují spolehlivost. Police (pevné/posuvné) pro zařízení bez "uší", výsuvy pro servery, zaslepovací panely 1-2U zlepšující směrovost chlazení, PDU 1U/0U pro úhledný rozvod energie, kartáčové panely, organizéry a zásoba šroubů M6 s klecovými maticemi.
Montáž: police, výsuvy, sady M6.
Chlazení: zaslepovací panely, ventilátory + termostat.
Objednávka/napájení: 1U/0U PDU, organizéry, kartáčové panely, pásky na suchý zip/zipové pásky.
Shrnutí
Výběr rozvaděče začněte od jeho role (SOHO/IDF/serverovna/laboratoř), pak počítejte U a hloubku "v reálu", navrhněte chlazení a napájení s rezervou a nakonec se postarejte o osvědčené postupy správy kabelů. Marže jsou vaší pojistkou: +20-30 % U a +30 % výkonu zajistí, že instalace zůstane provozuschopná a připravená na růst.
SOHO/CCTV: nástěnná 19″ 4-12U, 350-450 mm (pro NVR/PoE: 450-600 mm); ventilátor s termostatem, 1U PDU, volná 1U nad "ohřívači".
IDF/MDF: nástěnné 12-15U nebo podlahové 15-32U (600×600 / 600×800 mm); organizéry (horizontální/vertikální) a záslepky 1-3U.
Serverovna: podlahová 37-47U (nejčastěji 42-47U), 600×1000/1200 nebo 800×1000/1200 mm; perforovaná přední/zadní část, PDU 0U na obou stranách, zaslepovací panely 1-3U, duální přívody napájení a ≥30% výkonová rezerva.
Laboratoř/AV: otevřený rack 18-42U - plný přístup a rychlá rekonfigurace v kontrolovaném prostředí; kolečka + příčné výztuhy, suché zipy/zipy, vertikální žebříky.
Dobře zvolená racková skříň je investicí do stability a nižších TCO - organizuje kabeláž, zlepšuje chlazení a zkracuje dobu servisu. Nyní máte k dispozici kompletní sadu kritérií pro informované rozhodování: od výšky do U a skutečné montážní hloubky, přes typ dveří a plán chlazení až po rozvod energie a příslušenství. Místo "kompromisů pro dnešek" zvolte řešení, které ponechává rezervu pro zítřek.
